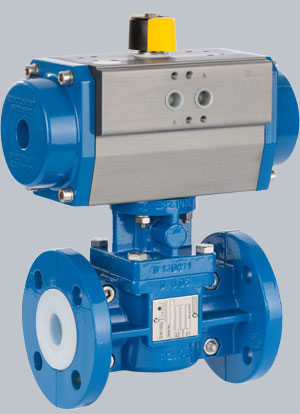

SCP 内衬旋塞阀 全内衬工艺阀门，适用于腐蚀性磨损性液体或气体介质的开关或调节。
主要特点
• 两瓣式铸钢阀体，上装式
• 有活力弹性的免维护阀杆密封，符合TA-Luft
• 无死区设计，低力矩，全通经
• 一体式旋塞/阀杆，防爆设计，双相不锈钢阀芯材质
• 高抗断强度阀体
• 旋塞阀芯可选带泄压孔的V-port型式
• 严苛工况下易维护
• ISO顶部法兰，可直接装配角行程执行机构
|
|
 |
技术数据
| 版本 |
DIN / ISO |
ANSI |
尺寸
|
DN15 – DN100
通径
|
½" – 2"
通径
3" – 6"
缩径 |
法兰
|
EN 1092-1 B1
PN16 |
ASME B16.5 RF
ANSI 150lbs |
| 面对面尺寸 |
EN 558-1 series 1 |
ASME B16.10 |
| 阀体 |
Cast steel 1.0619 |
ASTM A216 WCB
|
| 内衬 |
PFA, PFA-AS (conductive) |
| 圆柱阀芯 |
PFA, PFA-AS-encapsulated (conductive) |
| 操作条件 |
(取决于具体材质选择) |
| 压力 |
up 到16 bar |
| 温度 |
-40°C到+200°C |
可选项
| 阀体 |
Stainless steel casting 1.4408 |
AISI 316 CF-8M |
| 圆柱阀芯 |
PVDF, ETFE, SS Duplex solid, Titanium Grade 2, Hastelloy C, V-Port |
| 手柄 |
Padlock |
详细规格/可选项请见样本数据表 数据表.
|
|
