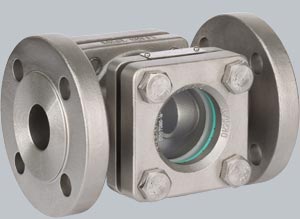

SST 视镜
全不锈钢视镜适用于作为值得信耐的流体显示器可用于液体或气体状态的工程介质监测。
主要特点
• 耐用可靠的结构，免维护
• 水平或垂直安装
• 适用于液体，气体和蒸汽
• 大观测口
• 标准滴水线可显示最低的液体流动
|
|
 |
技术数据
| 版本 |
DIN / ISO |
ANSI |
| 尺寸 |
DN15 – DN150 |
½" – 6" |
法兰
|
DIN EN 1092-1 B1
PN16 |
ASME B16.5 RF
ANSI 150lbs |
| 焊接端 |
DIN EN 12982 |
- |
| 面对面尺寸 |
EN 558-1 series 1 |
ASME B16.10 |
| 阀体/阀盖 |
Stainless steel casting 1.4408 |
AISI 316 CF-8M |
| (焊接端) |
Stainless steel casting 1.4404 |
AISI 316L CF-3M |
| 玻璃面板 |
Borosilicate 8488 acc. to DIN 7080 |
| 垫片(初级) |
PTFE-T |
| 垫片(外部) |
C-4400 asbestos-free |
| 操作条件 |
(取决具体材质选择) |
| 压力 |
1mbar up to 16 bar (40 bar) |
| 温度 |
-40°C up to +200°C (-40°F up to +392°F) |
可选项
| 压力等级 |
PN40, ANSI 300lbs |
| 法兰 |
with groove acc. to DIN 2512 Form N |
| 玻璃 |
Quartz glass, metal-reinforced glasses |
| 玻璃保护罩 |
FEP-foil |
| 流量显示 |
visual indication for gases (PTFE ribbon, rotor) |
具体规格参数/可选项请见数据表 数据表.
|
|
